بردبورد یکی از اولین وسایل مورد نیاز طراح در زمینه الکترونیک است.
با استفاده از این ماژول میتوان ولتاژ 3.3 و 5 ولت را ساخت و از ولتاژ ساخته شده برای قطعات مختلف استفاده کرد.

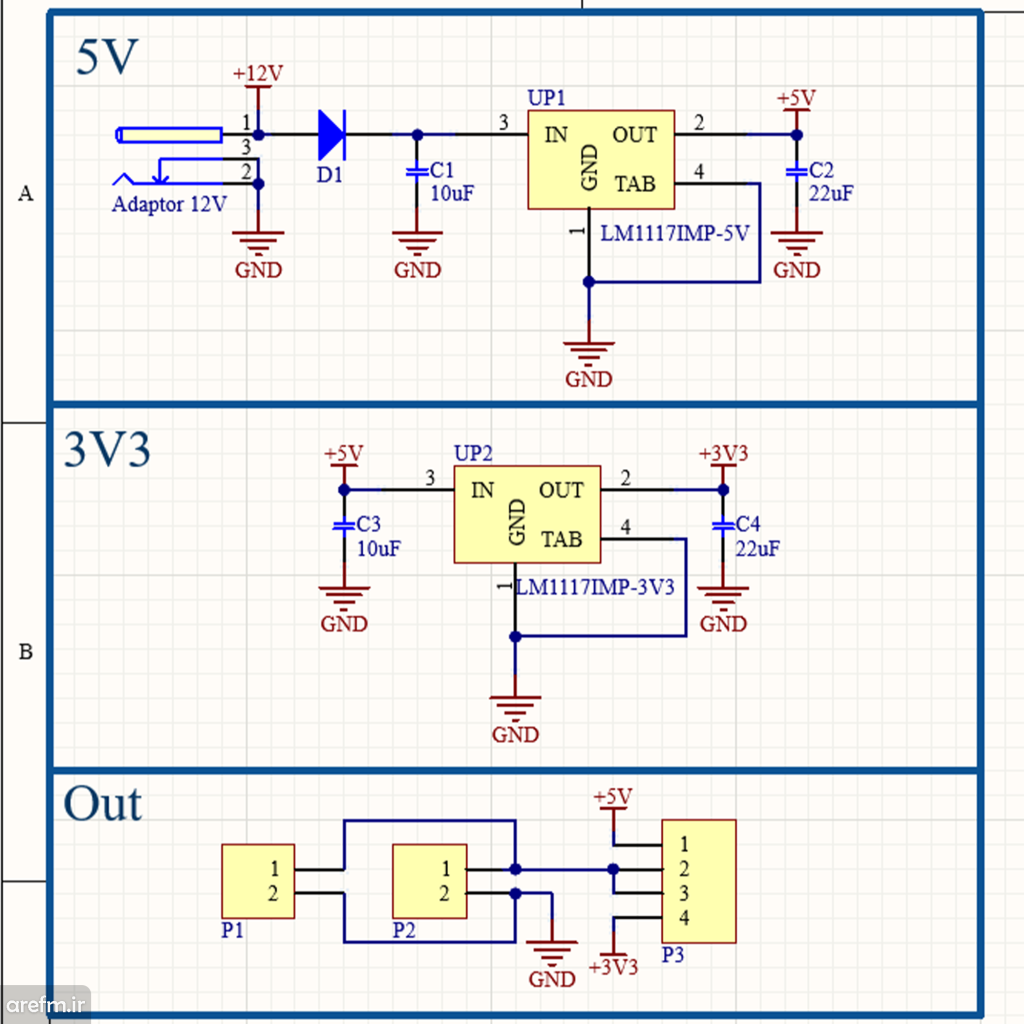

شماتیک مدار
در این مدار، ما 12 ولت ولتاژ ورودی خواهیم داشت و با استفاده از دو رگولاتور ولتاژ AMS1117 ولتاژ 3.3 و 5 را خواهیم ساخت.

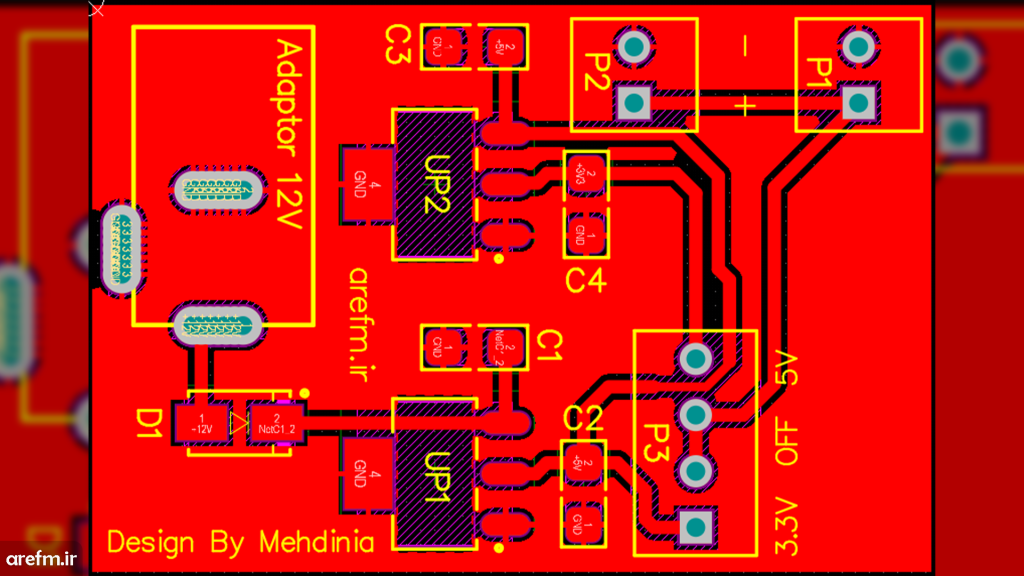

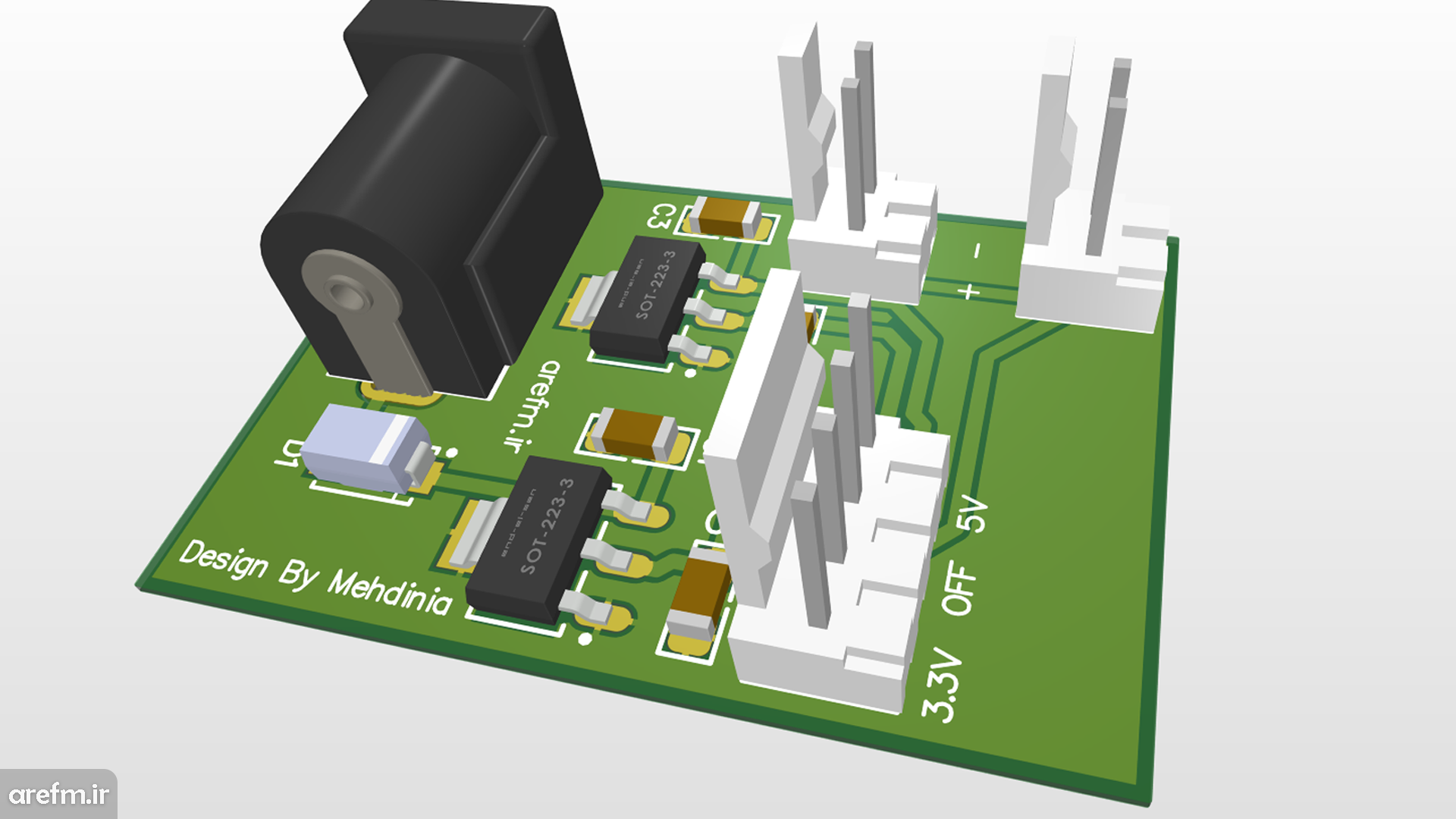

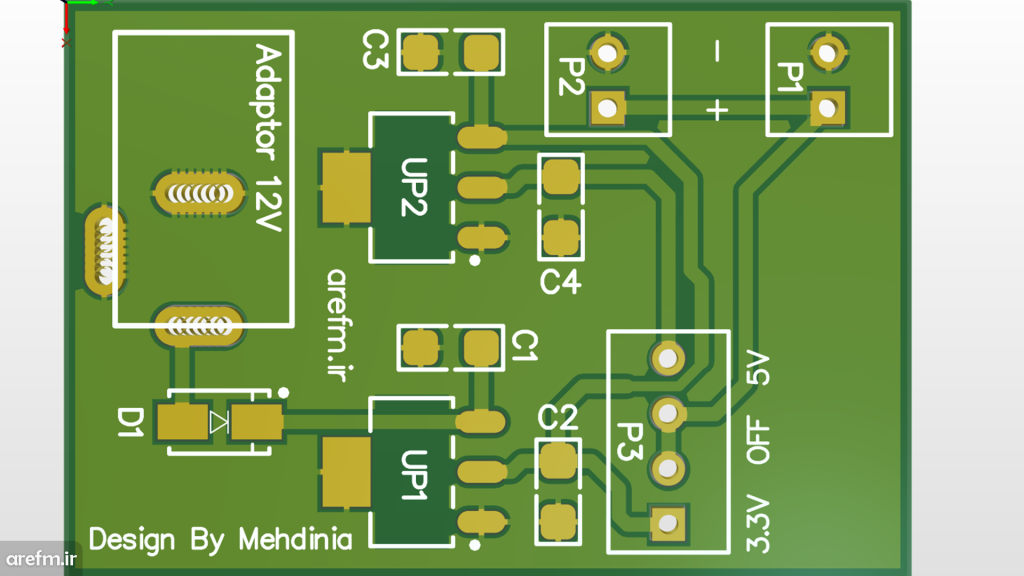

برد مدار چاپی ماژول برد بورد (PCB)
توضیحات بیشتر
در این ماژول ما میتوانیم برای بهبود کارایی مدار از دو عدد دیود برای جلوگیری از ولتاژ بازگشتی در رگولاتورها استفاده کنیم.
با استفاده از یک جامپر در پین هدر 4تایی میتوانیم بین ولتاژ 3.3 و 5 و یا خاموش بودن ماژول سوئیچ کنیم. (طراحی منعطف)
پین هدر های 2 تایی را برعکس و پشت برد متصل میکنیم تا پایه ها داخل برد بورد فرو رود.
استفاده از دکمه روشن خاموش و یک LED برای فهمیدن روشن یا خاموش بودن ماژول تغذیه برد بورد میتواند تاثیر مثبت در رابط کاربری ماژول داشته باشد.
استفاده از یک خازن با ظرفیت بیشتر برای تغذیه رگولاتورها، سبب بهبود فرآیند میشود.
این ماژول حدود 800میلی آمپر تا 1آمپر خروجی میدهد اما به دلیل استفاده از رگولاتور خطی و دامنه ولتاژ ورودی و خروجی بالا داغ خواهد شد و برای جریان کشی یا استفاده های سنگین مناسب نخواهد بود.
برای تغذیه میتوانید از آداپتور 6.5 الی 12 ولت 1 یا 2 آمپر استفاده کنید.
لیست قطعات
| نام قطعه | تعداد |
| جک مادگی آداپتور | 1 |
| دیود 1N4007 | 1-3 |
| رگولاتور AMS1117-3.3V | 1 |
| رگولاتور AMS1117-5V | 1 |
| خازن 10uF | 2 |
| خازن 22uF | 2 |
| پین هدر 4تایی | 1 |
| پین هدر 2تایی | 2 |
